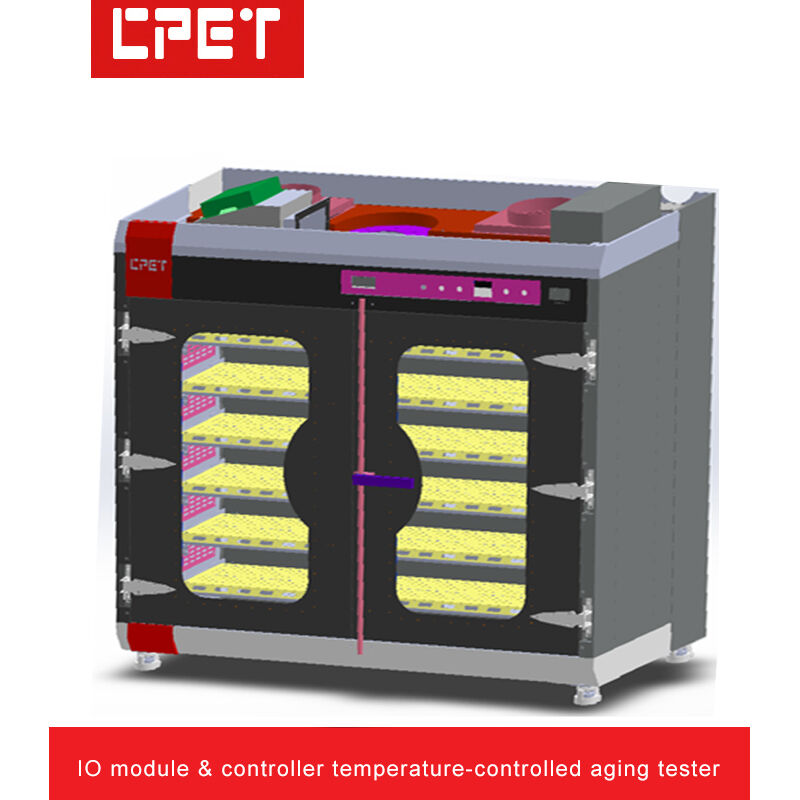

| 1 | Yaşlanma Kabineti Görünümü ve Yapısı Özet: |
| A | Yaşlanma Ürünü miktarı: | Her bir yaşlanma dolabı 24 PCS 4-16 kanal çıkış ürünleri, 12 PCS 17-32 kanal çıkış ürünleri (paralel olarak 2 çıkış kanalı) yaşlanabilir |
| B | Ekipmanın Boyutları (mm): | Tek yaşlanma dolabı: L2050mm x W1200mm x H2200mm (taslim, tasarım gereksinimlerine göre gerçek boyutlar). Kontrol dolabı: L860mm x W880mm x H1900mm |
|
|
| C | Trolley katman sayımı: | 6 katman, katman başına 4 PCS ürünü |
| D | Trolley katmanının yüksekliği ve genişliği: | Katman genişliği 320mm, yüksekliği 170mm |
| E | Trolley yapısı malzemesi: | 2.0mm kalınlığında soğuktan valye çelik levha, endüstriyel tasarım görünümü referansı |
| F | Yük alanı soğutma yöntemi: | Üst yüksek sıcaklıklı egzoz fanı, üst egzoz tipi |
| G | Katman arası yalıtım ve anti-statik yöntem: | Soğutma delikleri olan epoksi laminat |
| H | Trolley yapısı tipi: | Ürün alanına yerleştirilen yük, ön-arka yalıtım |
| Ben... | Sıcaklık kontrol yapısı: | Ürün alanı: sıcaklık kontrolü, düşük sıcaklık ısıtma, aşırı sıcaklık egzoz |
| 2 | Proje Girişi |
| A | Modül kontrol yöntemi: | RS485 iletişim, RS232 iletişim |
| B | ERS yükü: | 3-120V/0.2-10A/150W/8CH (detaylar için özelliklere bakın) |
| C | Enerji Geri Kazanma Modülü İzolasyon Yöntemi: | Elektronik yük modülü kanalları optik yalıtım kullanır (iletim ve güç yalıtımı) |
| D | Enerji Geri Kazanma Modülü Yükleme Modusu: | CC, CV, CR, CP yük modları |
| E | Enerji Geri Kazanma Modülü Tasarım Mimarlığı: | Uzun ömürlü tasarım (mülkiyetli fikri mülkiyet) |
| F | Yük, Inverter ve DC Programlanabilir Modül Yapılandırması: | CP8530 x 24 (1 PCS yük başına 1 PCS ürün) / CP5312A x 8 (1 PCS inverter başına 3 PCS ürün)
DC programlanabilir modül: 20KW/200A 8-120V x 3 (1 PCS DC programlanabilir modül başına 8 PCS ürün) |
|
|
| G | Ürün İletişim: | Her ürün 1 kanal CAN2 ile donatılmıştır.0 |
| H | Enerji tasarrufu verimlilik: | Yaklaşık 60-80% (Ürün giriş voltaj seviyesine bağlı) |
| 3 | Güç Yaşlanma Trolley Elektrikli Kontrol & Sıcaklık Kontrol Cihazı Özet: |
| A | Kablolama yöntemi: | 15A endüstriyel soketlerle AC giriş gücü (kat başına 8 adet), DC çıkış terminalleri: muz fişleri konektörleri (detaylar için sayfa P7'ye bakın) |
| B | Panel işlev tuşları: | Giriş AC voltajı ve akım göstergesi, başlangıç anahtarı, acil durma anahtarı |
| C | Ürün Alanı Sıcaklık Kontrolü Doğruluğu: | Ürün alanı sıcaklık kontrolü ile yaşlanma, ortam +5C'den 85C'ye ayarlanabilir. |
| D | Ürün Alanı Sıcaklığı Kontrol İlke: | Düşük sıcaklık ısıtma, aşırı sıcaklık egzoz |
| E | Trolley Gücü Dağıtım ve Kontrol Yöntemi: | 380V üç fazlı beş tel güç dağıtımı, PC izleme ve manuel elektrik kontrolü |
| F | Trolley Güç Dağıtım Kapasitesi: | 150W x 384 birim / 0.8 ~ = 72KW, test ürün verimliliği % 80 olarak hesaplanmıştır, yaşlanma kabine kendi kendine güç kaynağı, ısıtma ve egzoz gücü 9KW |
| G | Girdi Kontrol Yöntemi: | Otomatik program kontrolü |
| H | Yaşlanma Kabineti Güvenlik Koruması: | Ekipmanın topraklama koruması, sızıntı anahtarı koruması, duman alarmı |
| Ben... | Kontrol Kabineti Anahtar ve Ekran Yapılandırması: | 1Endüstriyel PC: ASUS endüstriyel PC, D701MER modeli, CPU I3-14100, RAM 8G DDR5, depolama 1T HDD + 256G SSD, OS WIN11 PRO, güç kaynağı 180W (ASUS)
2Ekran: Acer K222HQL, 21.5 inç, çözünürlük 1920x1080 LED monitör, VGA arayüzü |
|
|
|
|
| 4 | Sistem Ana Fonksiyon Özet: |
| A | Yaşlanan denetleyici/IO modülleri, sunucu güç kaynakları, PC güç kaynakları, adaptörler vb. için uygundur. |
| B | Ücretsiz mülkiyetçi, bağımsız fikri mülkiyet hakları ve yasal risk olmadan, sıcaklık kontrollü yaşlanma izleme yazılımı |
| C | Programlanabilir elektronik yük modülleri çıkış voltajı, akım, güç ve diğer parametreleri izler |
| D | Yaşlanma izleme yazılımı yükseltme hizmetini içerir, güçlü ölçeklenebilirlik tekrarlanan ekipman yatırımını tasarruf eder |
| E | Yaşlanma parametreleri, zaman ayarlama, ON / OFF dizi düzenleme (ürün gücü açık / kapalı test), otomatik voltaj geçişini, yük dönüşümünü ve diğer programlanabilir işlevleri destekler |
| F | Yaşlanma tamamlandıktan sonra otomatik zamanlı kapatma, gözetimsiz çalıştırma için uygundur |
| G | PC otomatik olarak test edilen güç ürünlerinin geçişi / başarısızlığını gösterir, merkezi yönetim için çoklu araba penceresi görünümü, operatörleri kurtarır ve üretim verimliliğini artırır |
| H | PC, yaşlanan veri raporlarını, süreç parametrelerini izleyebilir; ayrıca barkod taramasını ve MES sistemi yüklemesini destekler |
| Ben... | RS232'den RS485'e, optik yalıtımlı dönüştürücü kullanır, iletişim güvenilirliğini arttırır ve ekipmanlara yıldırım hasarı önler |
| J | Her bir PC (kontrol dolabı) aynı anda birden fazla yaşlanma dolabını izleyebilir (mevcut tasarım: 1 kontrol dolabı 4 yaşlanma dolabını destekler) |
| K | Akıllı enerji sayıcısı, sistem yazılımı otomatik olarak yüklenmiş enerjiyi, gerçekte tüketilen enerjiyi, toplam güç tüketimini toplar ve izler ve otomatik olarak geri kazanma verimliliğini hesaplar |
| L | MES sistemi yüklemesini (aktif yükleme), otomatik istasyon geçişini, arızalı kilitlerin otomatik yüklemesini, ürün barkoduyla yaşlanma parametrelerinin otomatik olarak alınmasını destekler |
| M | Anlık çalışma rehberliği için yerleşik yardım belgeleri ile güç yaşlanma izleme yazılımı |
| N | Yaşlanma kabin giriş voltajı: AC380V üç fazlı. Kontrol kabin giriş voltajı: AC220V tek fazlı |
