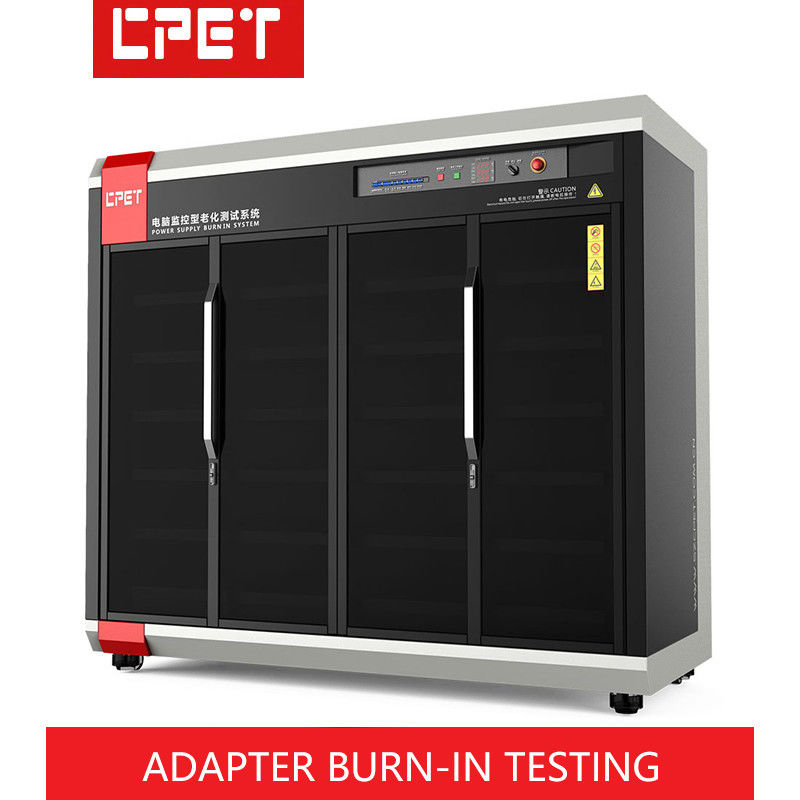

Endüstriyel Yüksek Güçlü Şarj Adaptörü Test Tesisinde Yanık

Her katman DC-48 güç kaynağıdır (-48V voltaj aralığı 38.5 ~ 72V ve tekrarlanan açma ve kapatma girişleri vardır, enerjinin AC üç fazlı güçlere geri beslenmesi önerilir)

Her katman bir kontaktörle donatılmıştır (1 kontakör akışı karşılayamaz, her 3 istasyona bir kontakör),Tek katmanlı modül, kontaktor aracılığıyla uzaktan kumanda ile çalıştırılır ve kapatılır., contactor maksimum güç akışı altında 200ms döngüsünü tekrar eder 10000 bağlantı kesildikten sonra geçersiz olamaz

Tam güçte çalışırken, kablo akış gereksinimi aşılamaz ve kablo seçimi 105 °C ve üstü yüksek sıcaklık gereksinimlerini karşılamalıdır.

Giriş tarafı bakır tel yönlendirilir, bakır tel tam yükde akım akışını garanti eder,tek bir test modülünün maksimum giriş akımı 50A'dır

Her katman, 12V çıkış voltajı ve 2A veya daha fazla akım ile 12 yardımcı kaynak arayüzü sağlar.Yardımcı kaynaklar izole birbirinden güç tedarik etmek için izleme tahtası ve Huawei fanları. Yardımcı kaynak her katmanın giriş kontaktörü tarafından kapatılmayacak

1500W @ 120A, akım ayarlama doğruluğu ± 3%, minimum yük akımı 0.5A, her kanal bağımsız olarak yük akımı kontrol edebilir ve yük CC modu bir ayarlanır
En az 0.1A adım

Her bir test yuvası bir çift terminal ile donatılmalıdır, her istasyon 8 çıkış terminalı (pozitif ve negatif) ile donatılmıştır, terminal akışı ≥20A

Yanma dolabının iç çalışma sıcaklık aralığı oda sıcaklığı ~ 70 derecedir ve 70 dereceye kadar ısıtma süresi 30 dakikadan fazla değildir.Çalışma sıcaklık aralığında her sıcaklık uzun süre çalışabilirHer iki katta bir sıcaklık kontrol bölgesi vardır, her kontrol bölgesinin sıcaklığı ayrı ayrı kontrol edilir ve sıcaklık sapması +/- 3 derece
