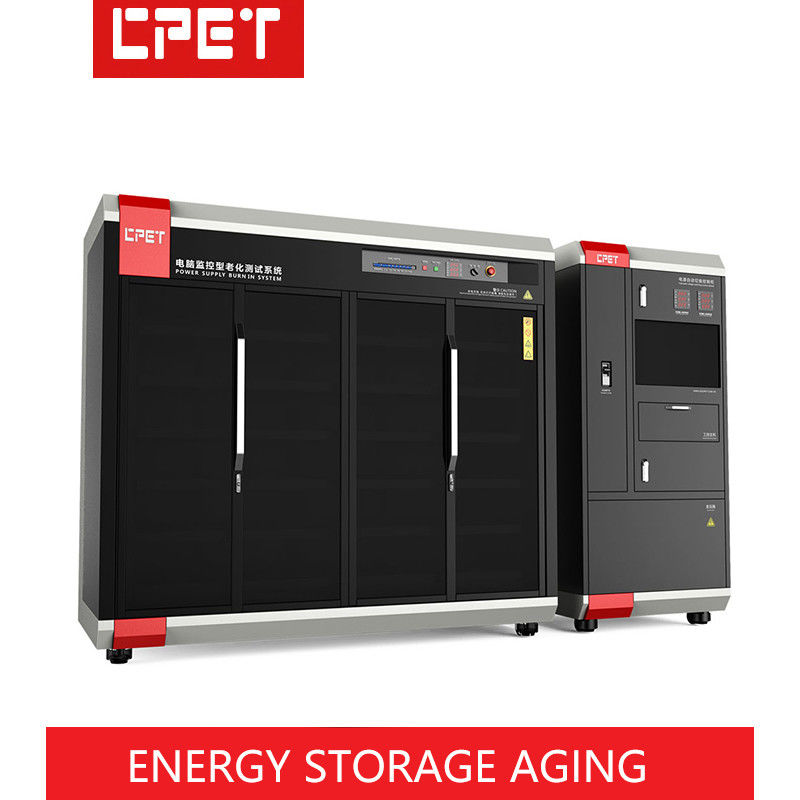

Yanma kabine yapısı
ve Yanma miktarı
planlama |
Arabanın boyutu (mm) |
L2050*W880*H2050mm (tek bir Burn-in dolabının boyutu) |
| Araç katmanlarının sayısı |
4 katman, ürün alanı derinliği 400mm, katman başına 12 yanma pozisyonu |
| Araba yüksekliği |
350 mm |
| Yük alanı soğutma yöntemi |
Üst türbin egzoz fanı üst sıra tipi (çevre sıcaklığını kontrol etmek kolaydır) |
Enerjiye giriş
kurtarma modülü
Yapılandırma, güç
test edilen gücün
tedarik ve yakma
miktarı |
Enerji kurtarma modülünün kontrol yöntemi |
RS485 iletişim modu, üst bilgisayar RS232 iletişim modu |
| Kurulu enerji tüketimi modülleri sayısı |
Katman başına 8CH modülünün 8 seti, 32 set Burn-in kabininin kurulması gerekiyor. |
| Enerji geri kazanma modülünü izole etme yöntemi |
Elektronik yük modülü kanalı fotoelektrik izolasyonu benimsiyor (iletim ve güç kaynağı izolasyonu) |
| Kurulu enerji geri kazanma modülleri sayısı |
Kat başına 4 set 8CH enerji kurtarma modülü, tüm Burn-in dolabının 8 seti kurulması gerekir, 5KW tek fazlı şebekeye bağlı inverter modüllerinin 6 seti kurulur |
| Enerji kurtarma modülü tasarım çerçevesi |
Hiçbir röle, uzun ömürlü tasarım sistemi (bağımsız fikri mülkiyet hakları) |
| Tüm dolapta yanma ürün sayısı |
Tek kabine Yanık 8 DC çıkışı (50W/100V/5A) AC çıkışı (220V/500W) 32 enerji depolama güç kaynağı altında |
Elektrikli
Kontrol ve sıcaklık
Güç kontrol cihazı
Yanma dolabı |
Kablolama |
Müşteri tarafından belirlenen arayüz; giriş portu pin soketidir |
| Panel fonksiyon tuşları |
Giriş AC voltaj göstergesi, başlangıç anahtarı, acil durma anahtarı |
| Kontrol yolu |
Elektrikli kumanda, manuel/otomatik anahtarlama içerir ve yakıldığında bilgisayar tarafından gerçek zamanlı olarak izlenir.Elektrikli kontrol dolabı AC voltajının otomatik anahtarlama fonksiyonunu genişletebilir |
| Güvenlik koruması |
Ekipmanın topraklama koruması, sızıntı anahtarı koruması, duman alarmı otomatik kapatma koruması vb. |
Giriş
Ana fonksiyonları
Sistem |
Programlanabilir elektronik yük modülünü çıkış terminal voltajı, akım ve güç parametrelerini izlemek için kullanın |
| Burn-in için özel izleme yazılımı ücretsiz son yükseltme hizmeti, güçlü genişleme fonksiyonu, ekipmanlara tekrarlanan yatırım tasarruf |
Yanma parametreleri, zaman ayarlama, Aç/Kapat dizi düzenleme (deneyecek ürünün açılıp kapatılmasının testi), otomatik voltaj geçişini destekle, yük
Dönüştürme ve diğer işlevler programlanabilir (Yanma parametreleri belirli bir süre içinde otomatik olarak değiştirilebilir) |
| Test güç kaynağı yakma sonunda otomatik olarak güç kapatma fonksiyonu bakımsız için uygundur |
Bilgisayar otomatik olarak test güç kaynağı ürününün kalitesini görüntüler ve pencerede birden fazla pencere merkezi için uygun
yönetim, operatörleri tasarruf eder ve üretim verimliliğini arttırır |
| Bilgisayar test edilen güç kaynağının yakma veri raporunu depolayabilir, test edilen güç kaynağının işlem parametrelerini takip etmek kolaydır |
| RS232'den RS485'e, iletişim güvenilirliğini iyileştirmek ve ekipmanlara yıldırım hasarının önlenmesi için fotoelektrik izolasyon dönüştürücüsünü benimser |
| Her bilgisayar aynı anda 18 cihazı izleyebilir (her seri bağlantı noktası 63 köleye bağlanabilir ve her bilgisayar 18 seri bağlantı noktasına kadar destek verir) |
| Güç Burn-in izleme yazılımı hemen operasyon soruları çözmek için kullanışlı olan bir yardım dosyasına sahiptir |
